基于神经网络的高性能依存句法分析器

本文剖析了一个基于神经网络分类模型和arc-standard转移动作的判决式汉语依存句法分析器，其Java实现由我移植自LTP的C++代码，并添加了详细的注释，将内部数据结构由哈希表替换为高速的DoubleArrayTrie，分词和词性标注替换为HanLP原生的分词器，并深度集成到了HanLP中开源；现在还可以在线句法分析并可视化。本文将结合相应的论文，以图文形式记录代码和注释所不能覆盖的细节，以贯彻HanLP项目向生产环境普及NLP技术的初衷。

本文按照由浅到深，再由深到浅的方针编排。第一页介绍了调用接口，给用户或读者简要介绍了一下这是什么、怎么使用，给大家一个具体的印象；第二页整理了本神经网络句法分析器涉及到的众多论文，尝试深度剖析其原理；第三页从错综繁复的理论中走出来，展示了工程上的实现细节，以供借鉴改进。

本文中“代码”“实现”如不注明，都特指HanLP中移植的LTP Parser的Java代码。必须注意的是，虽然HanLP是一个商业友好的开源项目，但LTP是商用收费的。所以本Java实现严格遵守LTP的Licence，仅供科研人员和NLP爱好者研究学习用，商用必须向LTP付费，详见文末的版权声明一章。

水平有限，加上成文仓促，文中错误敬请指正。

调用方法

依存句法分析器类图

HanLP中有很多句法分析器，其中大部分都很朴素，目前的设计如下：

最左边的就是本文将要剖析的神经网络依存句法分析器，也许再加一个父类TransitionBasedDependencyParser会更好。

接口

/**
 * 依存句法分析器接口
 *
 * @author hankcs
 */
public interface IDependencyParser
{
    /**
     * 分析句子的依存句法
     *
     * @param termList 句子，可以是任何具有词性标注功能的分词器的分词结果
     * @return CoNLL格式的依存句法树
     */
    CoNLLSentence parse(List<Term> termList);

    /**
     * 分析句子的依存句法
     *
     * @param sentence 句子
     * @return CoNLL格式的依存句法树
     */
    CoNLLSentence parse(String sentence);

    /**
     * 获取Parser使用的分词器
     *
     * @return
     */
    Segment getSegment();

    /**
     * 设置Parser使用的分词器
     *
     * @param segment
     */
    IDependencyParser setSegment(Segment segment);

    /**
     * 获取依存关系映射表
     *
     * @return
     */
    Map<String, String> getDeprelTranslator();

    /**
     * 设置依存关系映射表
     *
     * @param deprelTranslator
     */
    IDependencyParser setDeprelTranslator(Map<String, String> deprelTranslator);

    /**
     * 依存关系自动转换开关
     * @param enable
     */
    IDependencyParser enableDeprelTranslator(boolean enable);
}

一个Demo

/**
 * 依存句法分析（神经网络句法模型需要-Xms1g -Xmx1g -Xmn512m）
 * @author hankcs
 */
public class DemoDependencyParser
{
    public static void main(String[] args)
    {
        CoNLLSentence sentence = HanLP.parseDependency("徐先生还具体帮助他确定了把画雄鹰、松鼠和麻雀作为主攻目标。");
        System.out.println(sentence);
        // 可以方便地遍历它
        for (CoNLLWord word : sentence)
        {
            System.out.printf("%s --(%s)--> %s\n", word.LEMMA, word.DEPREL, word.HEAD.LEMMA);
        }
        // 也可以直接拿到数组，任意顺序或逆序遍历
        CoNLLWord[] wordArray = sentence.getWordArray();
        for (int i = wordArray.length - 1; i >= 0; i--)
        {
            CoNLLWord word = wordArray[i];
            System.out.printf("%s --(%s)--> %s\n", word.LEMMA, word.DEPREL, word.HEAD.LEMMA);
        }
        // 还可以直接遍历子树，从某棵子树的某个节点一路遍历到虚根
        CoNLLWord head = wordArray[12];
        while ((head = head.HEAD) != null)
        {
            if (head == CoNLLWord.ROOT) System.out.println(head.LEMMA);
            else System.out.printf("%s --(%s)--> ", head.LEMMA, head.DEPREL);
        }
    }
}

输出

1	徐先生	徐先生	nh	nr	_	4	主谓关系	_	_
2	还	还	d	d	_	4	状中结构	_	_
3	具体	具体	a	a	_	4	状中结构	_	_
4	帮助	帮助	v	v	_	0	核心关系	_	_
5	他	他	r	rr	_	4	兼语	_	_
6	确定	确定	v	v	_	4	动宾关系	_	_
7	了	了	u	ule	_	6	右附加关系	_	_
8	把	把	p	pba	_	15	状中结构	_	_
9	画	画	v	v	_	8	介宾关系	_	_
10	雄鹰	雄鹰	n	n	_	9	动宾关系	_	_
11	、	、	wp	w	_	12	标点符号	_	_
12	松鼠	松鼠	n	n	_	10	并列关系	_	_
13	和	和	c	cc	_	14	左附加关系	_	_
14	麻雀	麻雀	n	n	_	10	并列关系	_	_
15	作为	作为	p	p	_	6	动宾关系	_	_
16	主攻	主攻	v	v	_	17	定中关系	_	_
17	目标	目标	n	n	_	15	动宾关系	_	_
18	。	。	wp	w	_	4	标点符号	_	_

徐先生 --(主谓关系)--> 帮助
还 --(状中结构)--> 帮助
具体 --(状中结构)--> 帮助
帮助 --(核心关系)--> ##核心##
他 --(兼语)--> 帮助
确定 --(动宾关系)--> 帮助
了 --(右附加关系)--> 确定
把 --(状中结构)--> 作为
画 --(介宾关系)--> 把
雄鹰 --(动宾关系)--> 画
、 --(标点符号)--> 松鼠
松鼠 --(并列关系)--> 雄鹰
和 --(左附加关系)--> 麻雀
麻雀 --(并列关系)--> 雄鹰
作为 --(动宾关系)--> 确定
主攻 --(定中关系)--> 目标
目标 --(动宾关系)--> 作为
。 --(标点符号)--> 帮助

。 --(标点符号)--> 帮助
目标 --(动宾关系)--> 作为
主攻 --(定中关系)--> 目标
作为 --(动宾关系)--> 确定
麻雀 --(并列关系)--> 雄鹰
和 --(左附加关系)--> 麻雀
松鼠 --(并列关系)--> 雄鹰
、 --(标点符号)--> 松鼠
雄鹰 --(动宾关系)--> 画
画 --(介宾关系)--> 把
把 --(状中结构)--> 作为
了 --(右附加关系)--> 确定
确定 --(动宾关系)--> 帮助
他 --(兼语)--> 帮助
帮助 --(核心关系)--> ##核心##
具体 --(状中结构)--> 帮助
还 --(状中结构)--> 帮助
徐先生 --(主谓关系)--> 帮助

麻雀 --(并列关系)--> 雄鹰 --(动宾关系)--> 画 --(介宾关系)--> 把 --(状中结构)--> 作为 --(动宾关系)--> 确定 --(动宾关系)--> 帮助 --(核心关系)--> ##核心##

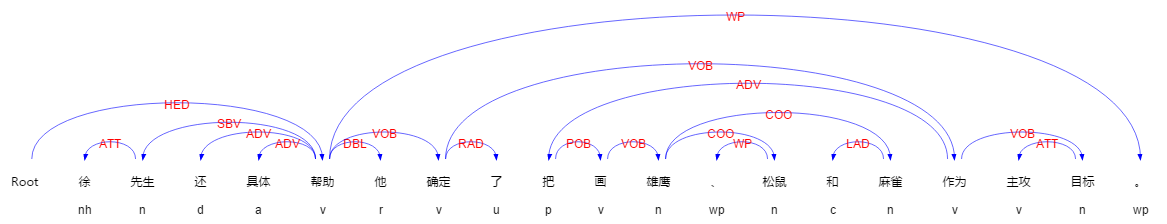

可视化

可以使用DependencyViewer进行可视化：

使用英文依存标签

由于训练的时候使用的是Chinese Dependency Treebank 1.0，所以原始的标签是英文的，在Parser中，被按照下表进行了转换：

如果你更喜欢英文标签，还可以关闭中文依存自动转换：

IDependencyParser parser = new NeuralNetworkDependencyParser().enableDeprelTranslator(false);
System.out.println(parser.parse("徐先生还具体帮助他确定了把画雄鹰、松鼠和麻雀作为主攻目标。"));

输出：

1	徐先生	徐先生	nh	nr	_	4	SBV	_	_
2	还	还	d	d	_	4	ADV	_	_
3	具体	具体	a	a	_	4	ADV	_	_
4	帮助	帮助	v	v	_	0	HED	_	_
5	他	他	r	rr	_	4	DBL	_	_
6	确定	确定	v	v	_	4	VOB	_	_
7	了	了	u	ule	_	6	RAD	_	_
8	把	把	p	pba	_	15	ADV	_	_
9	画	画	v	v	_	8	POB	_	_
10	雄鹰	雄鹰	n	n	_	9	VOB	_	_
11	、	、	wp	w	_	12	WP	_	_
12	松鼠	松鼠	n	n	_	10	COO	_	_
13	和	和	c	cc	_	14	LAD	_	_
14	麻雀	麻雀	n	n	_	10	COO	_	_
15	作为	作为	p	p	_	6	VOB	_	_
16	主攻	主攻	v	v	_	17	ATT	_	_
17	目标	目标	n	n	_	15	VOB	_	_
18	。	。	wp	w	_	4	WP	_	_

可视化

与LTP对比

可以发现对这个句子，除了分词和词性标注的不同，其他都是一致的。至于箭头的方向，那是可视化工具决定的，我个人认为应该指向head更好。
