k近邻法

目录

“一切只贴公式不写代码的博客都是在耍流氓”——图灵·佳德méiyǒu shuōguò。本文对应《统计学习方法》第3章,用数十行代码实现KNN的kd树构建与搜索算法,并用matplotlib可视化了动画观赏。

k近邻算法

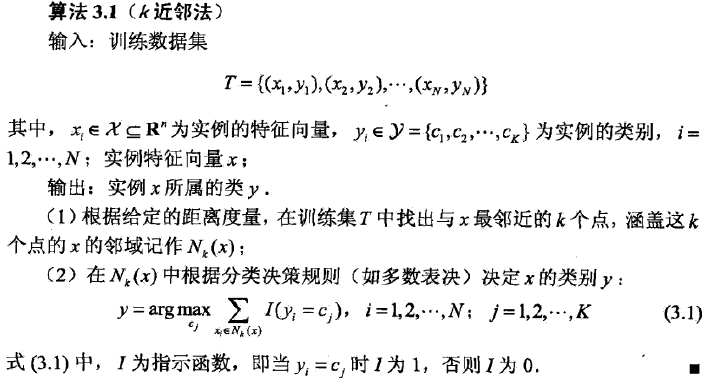

给定一个训练数据集,对新的输入实例,在训练数据集中找到跟它最近的k个实例,根据这k个实例的类判断它自己的类(一般采用多数表决的方法)。

k近邻模型

模型有3个要素——距离度量方法、k值的选择和分类决策规则。

模型

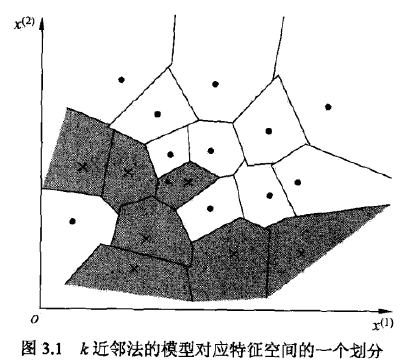

当3要素确定的时候,对任何实例(训练或输入),它所属的类都是确定的,相当于将特征空间分为一些子空间。

距离度量

对n维实数向量空间Rn,经常用Lp距离或曼哈顿Minkowski距离。

Lp距离定义如下:

当p=2时,称为欧氏距离:

当p=1时,称为曼哈顿距离:

当p=∞,它是各个坐标距离的最大值,即:

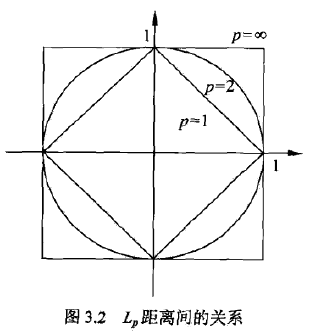

用图表示如下:

k值的选择

k较小,容易被噪声影响,发生过拟合。

k较大,较远的训练实例也会对预测起作用,容易发生错误。

分类决策规则

使用0-1损失函数衡量,那么误分类率是:

Nk是近邻集合,要使左边最小,右边的必须最大,所以多数表决=经验最小化。

k近邻法的实现:kd树

算法核心在于怎么快速搜索k个近邻出来,朴素做法是线性扫描,不可取,这里介绍的方法是kd树。

构造kd树

对数据集T中的子集S初始化S=T,取当前节点node=root取维数的序数i=0,对S递归执行:

找出S的第i维的中位数对应的点,通过该点,且垂直于第i维坐标轴做一个超平面。该点加入node的子节点。该超平面将空间分为两个部分,对这两个部分分别重复此操作(S=S',++i,node=current),直到不可再分。

例子

Python代码

短短几行即可搞定:

T = [[2, 3], [5, 4], [9, 6], [4, 7], [8, 1], [7, 2]]

class node:
    def __init__(self, point):
        self.left = None
        self.right = None
        self.point = point
        pass

def median(lst):
    m = len(lst) / 2
    return lst[m], m

def build_kdtree(data, d):
    data = sorted(data, key=lambda x: x[d])
    p, m = median(data)
    tree = node(p)

    del data[m]
    print data, p

    if m > 0: tree.left = build_kdtree(data[:m], not d)
    if len(data) > 1: tree.right = build_kdtree(data[m:], not d)
    return tree

kd_tree = build_kdtree(T, 0)
print kd_tree

可视化

可视化的话则要费点功夫保存中间结果,并恰当地展示出来

# -*- coding:utf-8 -*-
# Filename: kdtree.py
# Author:hankcs
# Date: 2015/2/4 15:01
import copy
import itertools
from matplotlib import pyplot as plt
from matplotlib.patches import Rectangle
from matplotlib import animation

T = [[2, 3], [5, 4], [9, 6], [4, 7], [8, 1], [7, 2]]


def draw_point(data):
    X, Y = [], []
    for p in data:
        X.append(p[0])
        Y.append(p[1])
    plt.plot(X, Y, 'bo')


def draw_line(xy_list):
    for xy in xy_list:
        x, y = xy
        plt.plot(x, y, 'g', lw=2)


def draw_square(square_list):
    currentAxis = plt.gca()
    colors = itertools.cycle(["r", "b", "g", "c", "m", "y", '#EB70AA', '#0099FF'])
    for square in square_list:
        currentAxis.add_patch(
            Rectangle((square[0][0], square[0][1]), square[1][0] - square[0][0], square[1][1] - square[0][1],
                      color=next(colors)))


def median(lst):
    m = len(lst) / 2
    return lst[m], m


history_quare = []


def build_kdtree(data, d, square):
    history_quare.append(square)
    data = sorted(data, key=lambda x: x[d])
    p, m = median(data)

    del data[m]
    print data, p

    if m >= 0:
        sub_square = copy.deepcopy(square)
        if d == 0:
            sub_square[1][0] = p[0]
        else:
            sub_square[1][1] = p[1]
        history_quare.append(sub_square)
        if m > 0: build_kdtree(data[:m], not d, sub_square)
    if len(data) > 1:
        sub_square = copy.deepcopy(square)
        if d == 0:
            sub_square[0][0] = p[0]
        else:
            sub_square[0][1] = p[1]
        build_kdtree(data[m:], not d, sub_square)


build_kdtree(T, 0, [[0, 0], [10, 10]])
print history_quare


# draw an animation to show how it works, the data comes from history
# first set up the figure, the axis, and the plot element we want to animate
fig = plt.figure()
ax = plt.axes(xlim=(0, 2), ylim=(-2, 2))
line, = ax.plot([], [], 'g', lw=2)
label = ax.text([], [], '')

# initialization function: plot the background of each frame
def init():
    plt.axis([0, 10, 0, 10])
    plt.grid(True)
    plt.xlabel('x_1')
    plt.ylabel('x_2')
    plt.title('build kd tree (www.hankcs.com)')
    draw_point(T)


currentAxis = plt.gca()
colors = itertools.cycle(["#FF6633", "g", "#3366FF", "c", "m", "y", '#EB70AA', '#0099FF', '#66FFFF'])

# animation function.  this is called sequentially
def animate(i):
    square = history_quare[i]
    currentAxis.add_patch(
        Rectangle((square[0][0], square[0][1]), square[1][0] - square[0][0], square[1][1] - square[0][1],
                  color=next(colors)))
    return

# call the animator.  blit=true means only re-draw the parts that have changed.
anim = animation.FuncAnimation(fig, animate, init_func=init, frames=len(history_quare), interval=1000, repeat=False,
                               blit=False)
plt.show()
anim.save('kdtree_build.gif', fps=2, writer='imagemagick')

搜索kd树

上面的代码其实并没有搜索kd树,现在来实现搜索。

搜索跟二叉树一样来,是一个递归的过程。先找到目标点的插入位置,然后往上走,逐步用自己到目标点的距离画个超球体,用超球体圈住的点来更新最近邻(或k最近邻)。以最近邻为例,实现如下(本实现由于测试数据简单,没有做超球体与超立体相交的逻辑):

# -*- coding:utf-8 -*-
# Filename: search_kdtree.py
# Author:hankcs
# Date: 2015/2/4 15:01

T = [[2, 3], [5, 4], [9, 6], [4, 7], [8, 1], [7, 2]]


class node:
    def __init__(self, point):
        self.left = None
        self.right = None
        self.point = point
        self.parent = None
        pass

    def set_left(self, left):
        if left == None: pass
        left.parent = self
        self.left = left

    def set_right(self, right):
        if right == None: pass
        right.parent = self
        self.right = right


def median(lst):
    m = len(lst) / 2
    return lst[m], m


def build_kdtree(data, d):
    data = sorted(data, key=lambda x: x[d])
    p, m = median(data)
    tree = node(p)

    del data[m]

    if m > 0: tree.set_left(build_kdtree(data[:m], not d))
    if len(data) > 1: tree.set_right(build_kdtree(data[m:], not d))
    return tree


def distance(a, b):
    print a, b
    return ((a[0] - b[0]) ** 2 + (a[1] - b[1]) ** 2) ** 0.5


def search_kdtree(tree, d, target):
    if target[d] < tree.point[d]:
        if tree.left != None:
            return search_kdtree(tree.left, not d, target)
    else:
        if tree.right != None:
            return search_kdtree(tree.right, not d, target)

    def update_best(t, best):
        if t == None: return
        t = t.point
        d = distance(t, target)
        if d < best[1]:
            best[1] = d
            best[0] = t


    best = [tree.point, 100000.0]
    while (tree.parent != None):
        update_best(tree.parent.left, best)
        update_best(tree.parent.right, best)
        tree = tree.parent
    return best[0]


kd_tree = build_kdtree(T, 0)
print search_kdtree(kd_tree, 0, [9, 4])

去掉注释和空白,大概数十行,Python真不愧是可运行的伪码。

输出:

[8, 1] [9, 4]
[5, 4] [9, 4]
[9, 6] [9, 4]
[9, 6]

可见对于点[9, 4],在n=6的数据集中,kdtree算法一共只进行了3次计算。
